القواعد الفنية المتبعة في تركيب انظمة الصرف الصحي

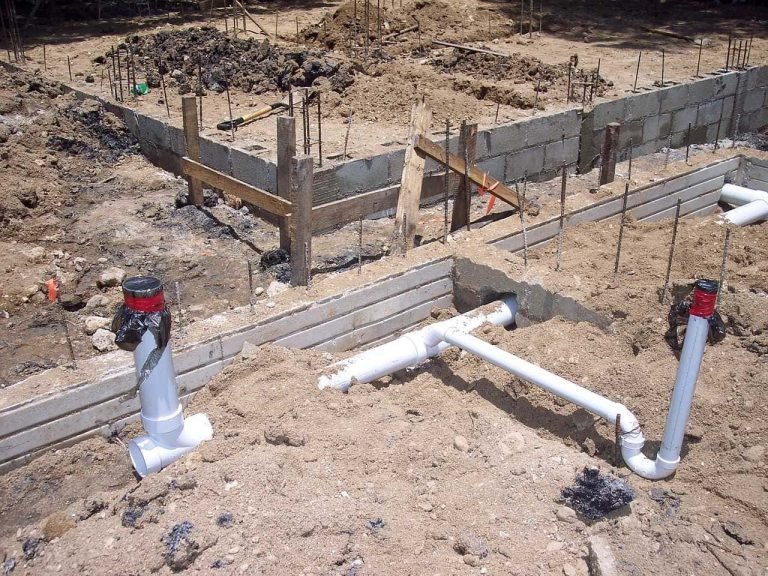

انظمة الصرف الصحي

الصرف الصحي هو من أهم الأشياء لكل منزل ولذلك يجب أن نضع في الإعتبار بعض القواعد الفنية والتى يجب إتباعها في انظمة الصرف الصحي الخاص بالحمامات, ودورات المياة, والمطابخ … إلخ.

ما هي اهمية انظمة الصرف الصحي التي تم التخطيط لها بشكل صحيح؟

تكم أهمية انظمة الصرف التي تم التخطيط لها بشكل صحيح من قبل فني التركيب في العديد من الاشياء

عدم الإنسداد في المستقبل

سهولة العمل بشكل جيد

عدم تعرضها للكسر أو التهتك الذي قد يلحق بها مستقبلاً

سهولة القيام بعملية تسليك مجاري المنزل في حال أنسداد الصرف

عدم القيام بأعمال الصيانة المستمرة للصرف في وقت قريب

عدم وجود تسربات مياه في المباني والحمامات الخاصة بها

تقليل التكلفة في أعمال الصيانة إذا لزم الامر لذلك

نصائح مبدائية لابد من إتباعها في انظمة الصرف الصحي أثناء العمل :

مدادات الصرف يجب أللا تتداخل أو تتقاطع مع بعضها أو تتراكم على بعضها, لأن هذا يؤدي إلى انسداد في مدادات الصرف, بالإضافة الى صعوبة القيام بالصيانة.

يجب تجنب وضع مدادات الصرف فوق بعضها لأن هذا يضطرنا الى ترك فراغ أكبر تحت أرضية الحمام أو المطبخ.

يجب تجنب تمرير مدادات الصرف تحت الأجهزة الصحية لأن هذا يزيد من نسبة حدوث ثقب في المدادت عند تركيب الأجهزة الصحية, وأيضا يزيد من صعوبة القيام بالصيانة.

يجب تجنب الزوايا الحادة في خطوط الصرف الأفقية, لأن هذا يسبب قلة سريان الماء ويترتب عليه بعض انسداد الصرف في وحول تلك الزوايا.

يجب عند تصميم الحمامات وضع المرحاض أقرب ما يكون عند الجدار الخارجي, وذلك لتسهيل صرفه مع عمود العمل.

يجب عند تصميم الحمامات وضع الشطاف مباشرة على عمود الصرف وفي بعض الحالات القصوى يمكن وضع صرفه على صرف الأرضية.

يجب عند تصميم الحمامات وضع احواض الغسيل والاستحمام على ماسورة الصرف.

يجب عند تصميم الحمامات وضع صرف الأرضية في أقرب مكان لحوض الاستحمام, وذلك لتسهيل عمل الصيانات الدورية.

عند تصميم الحمامات يجب وضع صرف الأرضية في أقرب مكان من عمود الصرف الخارجي, ويجب تجنب وضعها في وسط الحمام, وذلك لتسهيل عملية الصرف بالإضافة للتغلب على الجماليات.

أنظمة الصرف الصحي الشائع إستخدامها :

هناك العديد من انظمة الصرف الصحي الشائع استخدامها ويعمل به سباك المنزل في كثير من الاحيان ومنها :

نظام ماسورتين الصرف وماسورة تهوية (Two pipe system with vent pipe)

الفكرة المتبعة بهذا النظام كالأتى :

أن يكون صرف المراحيض ماشر على عمود العمل الرأسي خارج المبنى.

أن يكون صرف أحواض الغسيل والاستحمام على صرف الأرضية المؤدية الى عمود الصرف الرأسي.

أن يكون صرف الشطاف على عمود الصرف.

يجب أن نأخذ في الاعتبار أن يقوم عمود التهوية الرأسي بالقيام بعمهل في تهوية مدادات صرف المراحيض فقط.

مميزات هذا انظمة الصرف الصحي هذة هو أنه يكمن اعادة دورة مياه الصرف الخفيف بعد فلترتها في صناديق الطرد الخاصة بالمراحيض, وذلك من الممكن أن يوفر من 15% الى 20% تقريبا من المياة المستهلكة في المبنى.

أما عيوب هذا النظام أن تكلفة مواسير الصرف تزيد لزيادة عدد مواسير الصرف الرأسية المستخدمة, وأيضا حاجتها الى مساحة أكبر من الجدران الخارجية لتثبيت المواسير عليها, بالإضافة لذلك عمليه توزيع الأجهزة الصحية داخل الحمامات لا توجد بها المرونة الكافيه.

نظام ماسورة الصرف الواحدة كاملة التهوية (One pipe system fully vented)

من أكثر انظمة الصرف الصحي المستخدمة في المباني السكنية متعددة الطوابق, ويتكون النظام من الأتى :

ماسورة عمل رئيسية صاعدة تجمع كل مخلفات العمل والصرف.

عمود تهوية لتهوية كل المدادات التى ترتبط بعمود العمل.

مميزات هذا النظام أنه يعطينا المرونة الكافية في توزيع الأجهزة الصحية داخل الحمامات, أما بالنسة لتكلفة نظام الصرف في أقل بكثير من نظام ماسورتين الصرف.

أما عيوب هذا النظام أن فكرة اعادة استخدام دورة مياه الصرف الخفيف غير ممكنة.

نظام ماسورة الصرف الواحدة (One pipe system)

يتميز هذا النظام أن عمود العمل لا يقل قطره عن 5″. لأن عملية الصرف والتهوية تكون من خلاله, وأيضا يتميز عن الانظمة السابقة في قلة التكلفة بالإضافة الى قلة أعمال تركيب المواسير في المبنى.

يشترط هذا النظام أن يتصل عمود العمل مع الأجهزة الصحية في مستويات مختلفة, بمعنى أن يترك مسافة رأسية بين منسوب مدادات الصرف الثقيل ومنسوب مدادات الصرف الخفيف.

ويتميز صرف الحمامات المجمعة عن المنفردة في الأتي :

يستخدم مواسير صرف رأسية أقل وهذا لتجميع الصرف الخفيف والثقيل معا.

توحيد فرش الحمامات وذلك لتسهيل التنفيذ.

صرف الدور الأرضي يختلف عن الأدوار المتكررة في أن الصرف الثقيل يتصل بغرفة التفتيش مباشرة, بينما يتصل الصرف الخفيف بالجاليتراب منه الى غرفة التفتيش.
